راهنمای جامع تریستور: ساختار، عملکرد، انواع و کاربردها

تریستور یکی از مهم‌ترین قطعات نیمه‌هادی در دنیای الکترونیک قدرت است که به‌عنوان یک سوئیچ الکترونیکی برای کنترل جریان و ولتاژ در مدارها استفاده می‌شود. این قطعه با ساختار خاص خود، قابلیت هدایت و قطع جریان را به‌صورت کاملاً کنترل‌شده فراهم می‌کند. امروزه تریستورها در منابع تغذیه، کنترل سرعت موتورهای صنعتی، سیستم‌های حفاظتی و تجهیزات الکترونیکی قدرت کاربردهای گسترده‌ای دارند.

در این مقاله به‌صورت جامع به بررسی ساختار، عملکرد، انواع و کاربردهای Thyristor می‌پردازیم تا دید کاملی از این قطعه مهم در اختیار شما قرار دهیم.

تریستور چیست؟

تریستور (Thyristor) یک قطعه نیمه‌هادی چهارلایه‌ای (P-N-P-N) است که دارای سه پایه به نام‌های آند (Anode)، کاتد (Cathode) و گِیت (Gate) می‌باشد. این قطعه زمانی که ولتاژ تحریک مناسب به پایه گِیت اعمال شود، از حالت قطع به حالت هدایت تغییر می‌یابد و جریان را عبور می‌دهد.

در واقع، تریستور مانند یک کلید الکترونیکی عمل می‌کند که می‌تواند در مدارهای جریان متناوب (AC) و جریان مستقیم (DC) مورد استفاده قرار گیرد. پس از روشن شدن، تا زمانی که جریان عبوری از آن کمتر از مقدار مشخصی (جریان نگهدارنده) نشود، همچنان در وضعیت روشن باقی می‌ماند.

مونتاژ برد

ساختار تریستور

ساختار داخلی تریستور شامل چهار لایه نیمه‌هادی به‌صورت P-N-P-N است که باعث تشکیل سه پیوند PN می‌شود. این ساختار باعث ایجاد دو حالت کاری برای تریستور می‌شود:

✅ حالت قطع (OFF): زمانی که ولتاژ بین آند و کاتد اعمال شود اما ولتاژ گِیت به حد کافی نرسد، تریستور جریانی عبور نمی‌دهد.
✅ حالت هدایت (ON): با اعمال پالس ولتاژ مناسب به پایه گِیت، یکی از پیوندهای داخلی تریستور فعال شده و جریان را عبور می‌دهد.

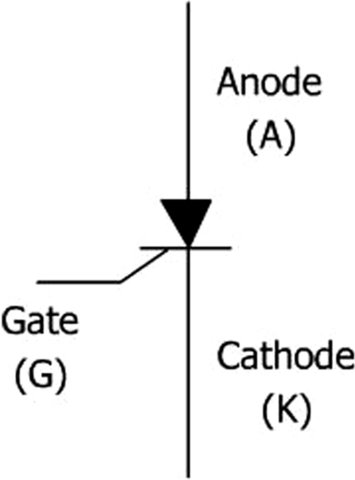

پایه‌های تریستور

1. آند (A): محل ورود جریان مثبت
2. کاتد (K): محل خروج جریان
3. گِیت (G): پایه کنترلی برای فعال‌سازی تریستور

نحوه عملکرد Thyristor

تریستور در دو حالت خاموش (OFF) و روشن (ON) کار می‌کند.

1. حالت خاموش (Blocking Mode)

• زمانی که ولتاژ مستقیم (مثبت) بین آند و کاتد اعمال شود اما گِیت تحریک نشود، تریستور در حالت بلاک یا قطع باقی می‌ماند.
• در این حالت، جریان نشتی بسیار کمی از تریستور عبور می‌کند، اما به‌اندازه‌ای نیست که باعث روشن شدن آن شود.

2. حالت روشن (Conducting Mode)

• اگر یک پالس ولتاژ به گِیت اعمال شود، ساختار نیمه‌هادی تریستور به‌گونه‌ای تغییر می‌کند که اجازه عبور جریان را از آند به کاتد می‌دهد.
• پس از روشن شدن، حتی اگر ولتاژ گِیت حذف شود، Thyristor همچنان روشن باقی می‌ماند.
• تریستور فقط زمانی خاموش می‌شود که <strong>جریان عبوری از آن کمتر از جریان نگهدارنده (Holding Current) شود.

انواع تریستور

تریستورها بر اساس ویژگی‌ها و کاربردهایشان به انواع مختلفی تقسیم می‌شوند:

1. SCR (Silicon Controlled Rectifier)

رایج‌ترین نوع تریستور که در مدارهای یکسوساز، کنترل توان و کلیدهای الکترونیکی استفاده می‌شود.

2. GTO (Gate Turn-Off Thyristor)

تریستوری که می‌توان آن را با اعمال پالس منفی به گِیت خاموش کرد، برخلاف SCR که تنها با کاهش جریان خاموش می‌شود.

3. TRIAC (Triode for Alternating Current)

تریستور دوطرفه که می‌تواند جریان AC را در هر دو جهت کنترل کند. در کنترل توان بارهای AC مانند دیمرهای روشنایی و کنترل سرعت موتورهای القایی کاربرد دارد.

4. DIAC (Diode for Alternating Current)

یک قطعه کمکی که برای تحریک TRIAC در مدارهای AC به کار می‌رود.

5. LASCR (Light-Activated SCR)

این نوع تریستور با نور فعال می‌شود و در مدارهای ایزوله و اپتوالکترونیکی استفاده می‌شود.



مزایا و معایب تریستور

مزایا

 راندمان بالا در کنترل توان
 امکان کنترل دقیق ولتاژ و جریان
 عمر طولانی و بدون نیاز به تعمیرات مکانیکی

 عملکرد پایدار در شرایط دمایی مختلف

معایب

کنترل پیچیده‌تر نسبت به ترانزیستور
 خاموش کردن SCR دشوار است و نیاز به کاهش جریان دارد
 در جریان‌های بالا نیاز به سیستم خنک‌کننده دارد



کاربردهای تریستور

تریستورها به دلیل عملکرد ویژه خود در صنایع مختلف مورد استفاده قرار می‌گیرند:

1. کنترل توان و برق صنعتی

• کنترل میزان ولتاژ و جریان در مدارهای قدرت
• کلیدهای الکترونیکی با توان بالا
• استفاده در سیستم‌های توزیع و انتقال برق

2. منابع تغذیه و اینورترها

• استفاده در یکسوسازهای کنترل‌شده
• مدارهای UPS و تأمین برق اضطراری
• تبدیل جریان DC به AC در منابع تغذیه

3. کنترل موتورهای الکتریکی

• تنظیم سرعت موتورهای DC و AC
• استفاده در درایوهای صنعتی

4. مدارهای حفاظتی و کلیدهای ایمنی

• حفاظت در برابر اضافه ولتاژ و اضافه جریان
• کلیدهای قطع اضطراری (Emergency Shut Down)



مقایسه تریستور با ترانزیستور

ویژگی	تریستور	ترانزیستور
ساختار	۴ لایه (PNPN)	۳ لایه (PNP یا NPN)
تعداد پایه‌ها	۳ پایه (آند، کاتد، گِیت)	۳ پایه (بیس، امیتر، کلکتور)
نوع کنترل	پالس گِیت	کنترل توسط جریان بیس
کاربرد اصلی	سوئیچینگ توان بالا	تقویت سیگنال و سوئیچینگ سریع
قابلیت خاموش شدن	نیاز به کاهش جریان	کنترل توسط بیس
مصرف توان	کم	بیشتر از تریستور



جمع‌بندی

Thyristor یکی از پایه‌های اصلی در الکترونیک قدرت است که برای کنترل توان، کلیدهای الکترونیکی، منابع تغذیه و سیستم‌های حفاظتی استفاده می‌شود. این قطعه با عملکرد خاص خود، راندمان بالایی در مدیریت جریان و ولتاژ ارائه می‌دهد، اما کنترل آن نسبت به ترانزیستور پیچیده‌تر است.

با توجه به کاربردهای گسترده و انواع مختلف تریستورها، انتخاب مناسب‌ترین مدل برای هر مدار، تأثیر زیادی بر کارایی و عملکرد سیستم دارد.
