در دنیای امروز که همه چیز به سمت کوچک‌تر شدن و افزایش سرعت پیش می‌رود، قطعات الکترونیکی هم از این قاعده مستثنی نیستند. اگر برد گوشی یا لپ‌تاپ خود را زیر ذره بین نگاه کنید، با ده‌ها قطعه‌ی ریز و رنگارنگ مواجه می‌شوید که هرکدام نقشی حیاتی در عملکرد دستگاه دارند. یکی از مهم‌ترین این قطعات، خازن‌های SMD هستند؛ قطعاتی کوچک اما حیاتی که در فرآیند مونتاژ برد SMD به صورت دقیق نصب می‌شوند تا مدارها عملکردی پایدار و مطمئن داشته باشند. این خازن‌های ظریف شاید در ظاهر ساده به نظر برسند، اما نبود آن‌ها می‌تواند عملکرد کل مدار را مختل کند.
در این مقاله قرار است به‌طور کامل با خازن‌های SMD آشنا شویم — از چیستی و انواع گرفته تا نحوه‌ی شناسایی، تست و حتی تعویض آن‌ها.
خازن SMD چیست؟
خازن SMD یا Surface Mount Device Capacitor نوعی از خازن است که برای نصب مستقیم روی سطح برد مدار چاپی (PCB) طراحی شده است. در گذشته بیشتر خازن‌ها پایه‌دار (leaded) بودند و باید از سوراخ‌های برد عبور داده می‌شدند، اما در فناوری مدرن، استفاده از نصب سطحی (SMT) باعث شده قطعات بدون پایه و با ابعاد بسیار کوچک‌تر تولید شوند.
وظیفه‌ی اصلی هر خازن، ذخیره و آزادسازی انرژی الکتریکی در مدار است. اما در عمل، خازن‌ها کاربردهای فراوانی دارند: از فیلتر کردن نویز و پایداری ولتاژ گرفته تا ایجاد تأخیر زمانی در مدارها. خازن‌های SMD به دلیل اندازه‌ی کوچک، عملکرد سریع و قابلیت مونتاژ خودکار، امروزه یکی از پرکاربردترین قطعات در طراحی بردهای الکترونیکی محسوب می‌شوند.
انواع خازن‌های SMD و ویژگی‌های آن‌ها
خازن‌های SMD در مدل‌های مختلفی تولید می‌شوند که هر کدام برای هدف خاصی در مدار به کار می‌روند. چهار نوع اصلی عبارت‌اند از:
. 1خازن‌های الکترولیتی
این نوع خازن‌ها (معمولاً آلومینیومی یا تانتالیومی) ظرفیت‌های بسیار بالایی دارند و برای ذخیره‌ی انرژی زیاد مناسب‌اند.
ویژگی‌ها:
- قطب‌دار
- اندازه‌ی بزرگ‌تر نسبت به سایر انواع SMD
- مناسب برای فرکانس‌های پایین
- ESR بالا
کاربردها: در فیلترهای منابع تغذیه، مدارهای صاف‌کننده ولتاژ (smoothing) و مدارهای قدرت.
. 2خازن‌های فیلمی
در خازن‌های فیلمی از پلاستیک‌هایی مثل پلی‌پروپیلن یا پلی‌استر به عنوان دی‌الکتریک استفاده می‌شود.
ویژگی‌ها:
- تحمل ولتاژ و جریان بالا
- مقادیر بسیار دقیق و پایدار
- ESR و ESL بسیار پایین
کاربردها: مدارهای صوتی باکیفیت، منابع تغذیه سوئیچینگ، مدارهای با فرکانس بالا و کاربردهای صنعتی
3. خازن‌های سرامیکی(MLCC)
رایج‌ترین نوع خازن SMD هستند. در این مدل‌ها از دی‌الکتریک سرامیکی (مثل باریم تیتانات) استفاده می‌شود.
ویژگی‌ها:
- بدون قطب (می‌توان در هر جهتی نصب کرد)
- ESR بسیار پایین
- پایداری عالی در برابر تغییرات دما و فرکانس
- ابعاد بسیار کوچک
کاربردها: در فیلترها، مدارهای کوپل و دکوپل، حذف نویز و مدارهای فرکانس بالا.

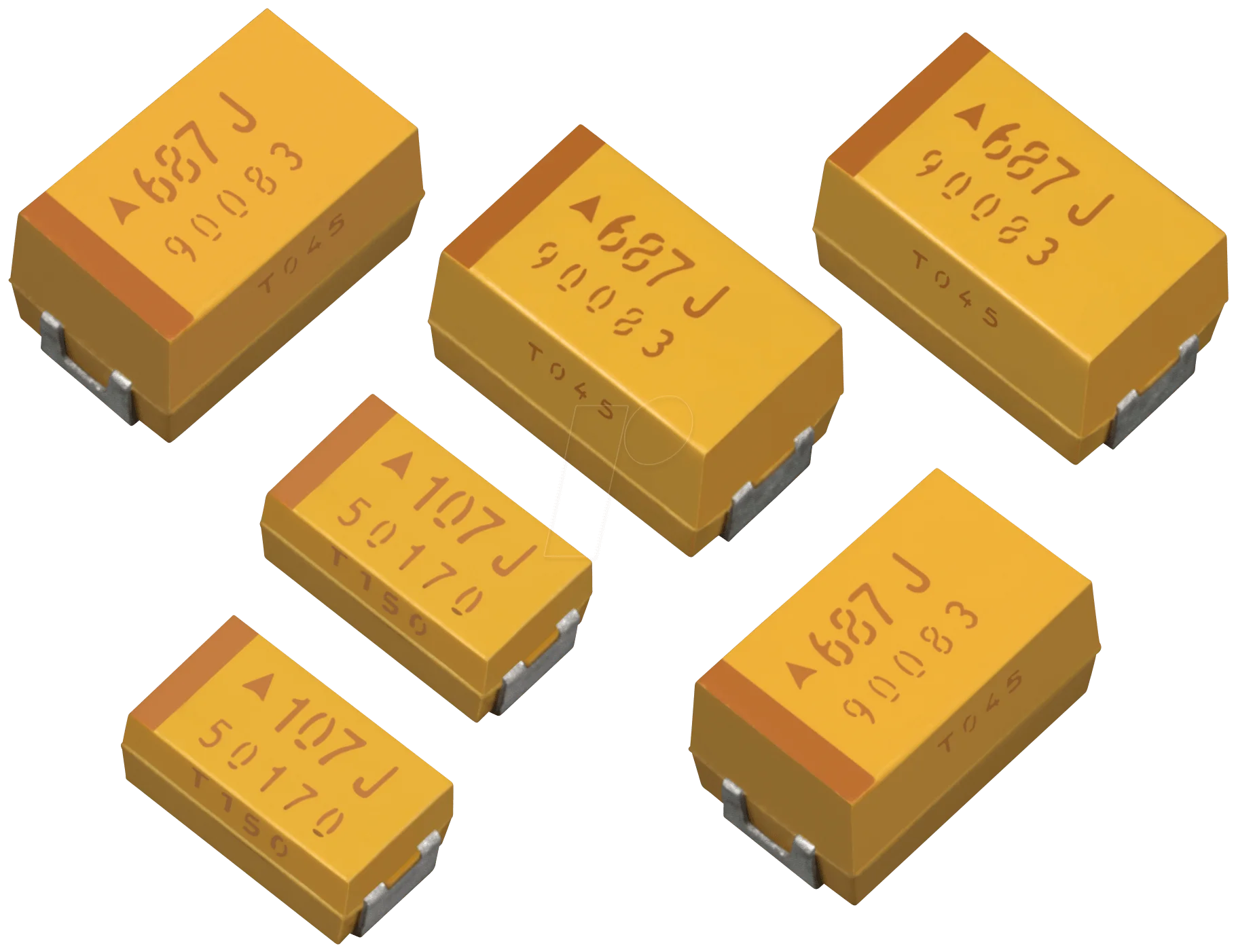

4. خازن‌های تانتالیوم
این خازن‌ها از اکسید تانتالیوم به عنوان دی‌الکتریک استفاده می‌کنند و نسبت به خازن‌های سرامیکی ظرفیت بالاتری در حجم کمتر دارند.
ویژگی‌ها:
- قطب‌دار (باید در جهت درست نصب شوند)
- پایداری ولتاژ بالا
- تحمل دمای زیاد
- ESR نسبتاً بیشتر از MLCC
کاربردها: در مدارهای تغذیه و فیلتر توان، مخصوصاً زمانی که نیاز به ظرفیت زیاد در فضای کم باشد.

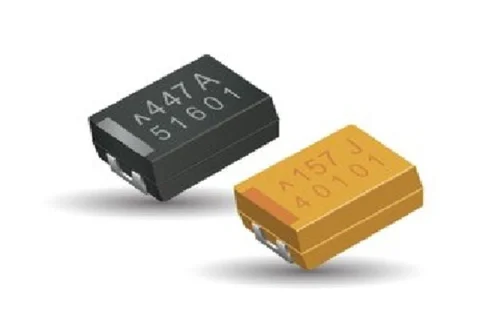

کاربردهای اصلی خازن‌های SMD در مدارها
خازن‌های SMD تقریباً در هر مدار الکترونیکی حضور دارند. چند کاربرد کلیدی آن‌ها عبارت‌اند از:
زمان‌بندی (Timing)
در ترکیب با مقاومت‌ها، برای تنظیم تأخیر زمانی، نوسان‌سازی و کنترل پالس‌ها استفاده می‌شوند. مثلاً در تایمرها یا میکروکنترلرها.
ذخیره انرژی
در مدارهای تغذیه یا UPSهای کوچک برای ذخیره‌ی لحظه‌ای انرژی به‌کار می‌روند.
فیلترینگ (Filtering)
برای حذف نویز و سیگنال‌های ناخواسته از مسیر جریان. خازن‌های سرامیکی MLCC معمولاً در این نقش استفاده می‌شوند.
دکوپلینگ (Decoupling)
خازن‌های دکوپل وظیفه دارند نوسانات ناگهانی ولتاژ را کاهش دهند تا آی‌سی‌ها به شکل پایدار کار کنند. این خازن‌ها معمولاً نزدیک پایه‌های تغذیه‌ی تراشه‌ها نصب می‌شوند.
اندازه‌های استاندارد خازن‌های SMD
خازن‌های SMD با ابعاد استانداردی تولید می‌شوند که معمولاً با چهار عدد مشخص می‌شوند (دو رقم برای طول و دو رقم برای عرض، بر حسب اینچ):
کد اندازه | طول (mm) | عرض (mm) | کاربرد معمول |
0201 | 0.6 | 0.3 | مدارهای بسیار فشرده مثل موبایل |
0402 | 1.0 | 0.5 | پوشیدنی‌ها و بردهای سبک |
0603 | 1.6 | 0.8 | استفاده عمومی در الکترونیک |
0805 | 2.0 | 1.25 | رایج‌ترین اندازه برای بردهای مصرفی |
1206 | 3.2 | 1.6 | مناسب مدارهای توان بالا |
1210 | 3.2 | 2.5 | ظرفیت و ولتاژ بالاتر |
1812 | 4.5 | 3.2 | منابع تغذیه و مدارهای صنعتی |
2220 | 5.6 | 5.0 | کاربردهای جریان بالا |
تست سلامت خازن‌های SMD
برای بررسی عملکرد یک خازن SMD می‌توانید از مولتی‌متر دیجیتال استفاده کنید. مراحل به‌صورت خلاصه:
- برق مدار را قطع کنید و خازن را تخلیه کنید.
- مولتی‌متر را روی حالت ظرفیت (F) بگذارید.
- پراب‌ها را روی پایه‌های خازن قرار دهید.
- مقدار نمایش‌داده‌شده را با مقدار اسمی مقایسه کنید.
- مقدار نرمال → خازن سالم
- مقدار خیلی کم یا صفر → مدار باز یا خرابی
- مقدار بسیار زیاد یا صفر اهم در حالت مقاومت → اتصال کوتاه
همچنین می‌توانید در حالت مقاومت، نشتی یا اتصال کوتاه را بررسی کنید.
آموزش تعویض خازن SMD
اگر خازن SMD روی برد آسیب ببیند، می‌توان آن را تعویض کرد؛ ولی این کار نیاز به دقت بالا دارد.
ابزارهای لازم:
- هویه نوک‌ریز با کنترل دما
- پنس ظریف
- ذره‌بین یا میکروسکوپ رومیزی
- فلاکس و قلع مرغوب
- قلع‌کش یا فتیله‌ی لحیم
مراحل:
- جهت خازن را مشخص کنید (در خازن‌های قطب‌دار).
- قلع اطراف پایه‌ها را با هویه ذوب کنید.
- با پنس خازن را به‌آرامی بردارید.
- پدهای برد را تمیز کنید و کمی قلع تازه بزنید.
- خازن جدید را در جای مناسب قرار دهید.
- لحیم‌کاری را با کمترین میزان قلع انجام دهید.
- اتصالات را با ذره‌بین بررسی کنید و مدار را تست کنید.
جمع‌بندی
خازن‌های SMD با وجود اندازه‌ی بسیار کوچک، نقشی کلیدی در عملکرد دستگاه‌های الکترونیکی مدرن ایفا می‌کنند. از تثبیت ولتاژ و حذف نویز گرفته تا زمان‌بندی دقیق مدارها، این قطعات تقریباً در همه‌جا حضور دارند. شناخت انواع خازن‌های SMD، نحوه‌ی شناسایی کدها و روش تست آن‌ها، از مهارت‌های پایه‌ای هر تعمیرکار یا طراح مدار است. با گسترش روزافزون فناوری نصب سطحی، درک عملکرد و ویژگی‌های خازن‌های SMD و استفاده از خدمات تخصصی شرکت امیران الکترونیک در زمینه مونتاژ و تست این قطعات می‌تواند به بهینه‌سازی طراحی‌ها و افزایش عمر تجهیزات کمک شایانی کند.
سؤالات متداول
1. خازن SMD چیست؟
قطعه‌ای کوچک برای ذخیره انرژی الکتریکی که مستقیماً روی سطح برد لحیم می‌شود و پایه ندارد.
2. چطور مقدار خازن SMD را بفهمم؟
با خواندن کد سه‌رقمی یا استفاده از دیتاشیت سازنده و مولتی‌متر ظرفیت‌سنج.
3. در صورت خرابی خازن SMD چه باید کرد؟
می‌توان با ابزار مناسب آن را از برد جدا و با قطعه‌ی مشابه از نظر ظرفیت و ولتاژ جایگزین کرد.
