راهنمای کامل شروع مونتاژ دستی در الکترونیک
امروز اکثر مونتاژ بردها توسط دستگاهها انجام میشود، اما در بعضی مواقع مونتاژکارها روش مونتاژ دستی را انتخاب میکنند.
اگر تازه وارد دنیای جذاب الکترونیک شدهاید و نمیدانید از کجا مونتاژ دستی مدارها را آغاز کنید، این مطلب مخصوص شماست. در این مقاله، اصول اولیه مونتاژ قطعات، لحیمکاری ساده، روش صحیح قرار دادن اجزا روی برد و نکات کلیدی برای شروع پروژههای DIY (ساختنی) را مرحلهبهمرحله بررسی میکنیم. فرقی ندارد که قصد دارید یک مدار ساده LED بسازید یا پروژههای پیچیدهتری با میکروکنترلرها انجام دهید، در ادامه همه آنچه برای مونتاژ برد نیاز دارید یاد خواهید گرفت.
چرا یادگیری مونتاژ دستی اهمیت دارد؟
مونتاژ دستی، نقطه شروع بسیاری از علاقهمندان به الکترونیک است. برخلاف مونتاژ صنعتی که توسط دستگاهها انجام میشود، در این روش شما خودتان قطعات را روی برد قرار میدهید و آنها را لحیم میکنید. همین موضوع کمک میکند بهتر عملکرد مدارها را درک کنید و کنترل کامل روی فرآیند ساخت داشته باشید.
با تسلط بر این مهارت میتوانید:
- طرحهای اختصاصی خود را بسازید،
- ایرادات مدار را راحتتر رفع کنید،
- و تجربه عملی ارزشمندی در کار با قطعات به دست آورید.

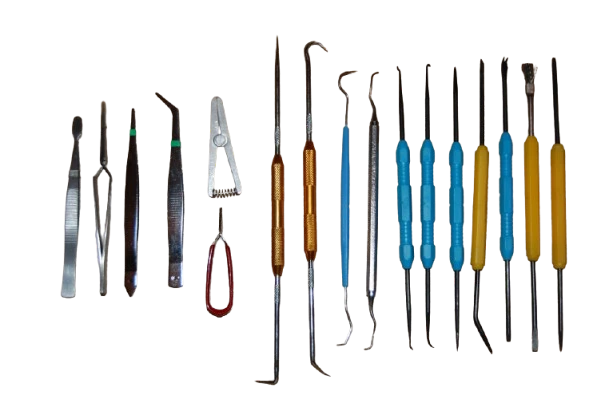

ابزارهای ضروری برای شروع مونتاژ
برای اینکه پروژههای شما حرفهای و بدون دردسر پیش برود، داشتن ابزار مناسب بسیار مهم است. برخی از تجهیزات پایه عبارتند از:
- هویه با توان ۲۵ تا ۴۰ وات و نوک باریک.
- سیم لحیم هسته رزین با ترکیب ۶۰/۴۰ قلع و سرب.
- ایستگاه لحیم (اختیاری) برای تنظیم دما.
- ابزار رفع لحیم مثل قلعکش یا سیم قلعگیر.
- سیمچین و سیملختکن برای آماده سازی سیمها.
- پنس: برای این که قطعات کوچک را دقیق قرار بدهید از پنس استفاده کنید.
- مولتیمتر ساده برای تست ولتاژ، جریان و مقاومت.
میزکار و تجهیزات ایمنی: سطح غیررسانا و عینک ایمنی.
آشنایی سریع با قطعات پرکاربرد
- مقاومت: محدودکننده جریان، شناسایی با کد رنگی.
- خازن: ذخیره انرژی، برخی دارای قطب مثبت و منفی هستند.
- دیود و LED: یکسوکننده جریان و تولید نور (دارای قطبیت).
- آیسیها: تراشههایی با کارکردهای متنوع، دارای علامت پین یک.
- برد مدار چاپی (PCB): بستری برای اتصال قطعات به کمک مسیرهای مسی.
آموزش مرحلهبهمرحله مونتاژ دستی
- آمادهسازی محیط
میز روشن، تهویه مناسب و ابزارها در دسترس. - مرتبسازی قطعات
بر اساس نقشه مدار (شماتیک) قطعات را دستهبندی کنید. - قرار دادن قطعات
از کوچکترین و کمارتفاعترین اجزا مثل مقاومتها شروع کنید. قطبیت قطعاتی مثل LED و خازن را بررسی کنید. - لحیمکاری اصولی
- هویه را تا حدود ۳۰۰ درجه گرم کنید.
- نوک هویه را قلعاندود کنید.
- پایه و پد را همزمان گرم کرده و سیم لحیم را اضافه کنید.
- لحیم خوب براق و مخروطی است.
- بریدن پایههای اضافه
پایههای اضافی قطعات را با سیمچین کوتاه کنید. - تست مدار
با مولتیمتر صحت عملکرد مدار را بررسی کنید.
خطاهای رایج در مونتاژ دستی
- لحیم سرد یا مات → نتیجه اتصال ضعیف.
- جاگذاری اشتباه قطعات یا رعایت نکردن قطبیت.
- حرارت بیش از حد و سوختن قطعات.
- اتصال کوتاه به دلیل قلع اضافه یا پایههای بلند.
پروژههای پیشنهادی برای تمرین
- مدار ساده LED با مقاومت و باتری
- مولد صدا با آیسی
- سنسور نوری با فتورزیستور و ترانزیستور
نکات کلیدی برای موفقیت
- از پروژههای کوچک شروع کنید.
- بارها لحیمکاری را تمرین کنید.
- محیط کار را منظم نگه دارید.
- از ابزار و قلع باکیفیت استفاده کنید.
- از منابع آموزشی آنلاین کمک بگیرید.
جمعبندی
مونتاژ دستی یکی از لذتبخشترین مهارتهای الکترونیکی است. با کمی تمرین و پشتکار، میتوانید مدارهای کاربردی بسازید و قدم به دنیای طراحی حرفهای بگذارید. از پروژههای ساده آغاز کنید، مهارتهایتان را تقویت کنید و بهتدریج پروژههای پیچیدهتر را امتحان کنید.
